29.01.2018, DACHAU
Neue Konstruktion des ALTMANN-TECHNOLOGIE-CENTERS
– Einpressvorrichtung für Gummilagermontage in Anlenkstangen –
Unser Kunde hat ein einfaches und prozzesicheres Werkzeug gesucht, mit welchem spezielle Sphärolager
in Anlenkstangen bzw. Koppelstangen für U-Bahnen eingepresst und wieder ausgepresst werden müssen.
Zum zweiten sollte die Arbeitssicherheit durch diese Vorrichtung erhöht werden.

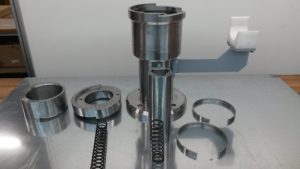

Das ALTMANN-Technologie-Center hat für den Kunden ein speziell angepasstes Aufnahmewerkzeug konstruiert, welches zum einem
die Koppelstangen der U-Bahnen aufnehmen kann und zeitgleich das Sphärolager um 2° verdreht zu einer Achse positioniert.
Dieser Wert ist wichtig, damit das Sphärolager unter Vorspannung in der Koppelstange sitzt.
Ohne diese Werkzeug war eine nur grobe Verdrehung bzw. Positionierung der Sphärolager möglich.
Auch ist die Betriebssicherheit und Montagezeit deutlich verbessert worden durch diese Einpressvorrichtung,
da vorher mit einfachen Stahlunterlagen gearbeitet wurde.
Eine weiterer Vorteil besteht auch darin, dass mit diesem Hilfswerkzeug eine einfache und sichere Demontage
von verschlissen Sphärolagern möglich ist.
