25.03.2021, DACHAU

Neue Industrie 4.0 Lösung von Altmann

Nachhaltiges Lüfterkonzept

reduziert Emission, spart Kosten

Einer der renommiertesten deutschen Automobilhersteller geht neue Wege bei der Belüftung seiner Produktionsanlagen.

Die kontinuierliche Überwachung wichtiger Anlagenteile war dabei nur ein Baustein der Planung.

Auch die zukunftsfähige Reduktion von Emissionen spielte eine große Rolle.



Das ganzheitliche Konzept entwickelte unser technischer Vertrieb mit unserem Partner Schaeffler.

Die Lösung basiert auf Schaeffler Komponenten und unserem patentierten 3D-Motorschlitten.

Vorteile:

• Weniger Reibungsverluste – durch Umrüstung von Keil- auf Zahnriemenantriebe
• Bessere Signalanalyse und Visualisierung in Premiumqualität
• Weniger Wartungsaufwand und verlängerte Anlagenlebensdauer
• Reduzierter CO2-Ausstoß
• Geringere Gesamtbetriebskosten
• Mehr Zeit für Kernaufgaben



Was unseren Kunden bewegt …

Herausforderung



Seit 1987 verlassen täglich mehrere hundert Autos das Werk des Automobilherstellers.
Man kann sich leicht ausmalen, wie viele Menschen und Maschinen gleichzeitig an dieser Aufgabe arbeiten.
2019 waren es mehr als 255.000 Fahrzeuge.
In den Produktionshallen des Werkes sorgen große Zu- und Abluftanlagen für die benötigte Frischluft.

Fällt eine Lüfteranlage durch einen Defekt wie Unwucht, Lagerschaden oder Fehlschmierung aus,

sind häufig Produktionsverluste und finanzielle Einbußen die Folge.

Um ungeplante Stillstände dieser Art zu vermeiden, agiert die zuständige Instandhaltungsplanung im Werk sehr umsichtig

und sucht immer nach optimierten Lösungen.



Die Idee:



Ein ganzheitliches Konzept für die Lüfteranlagen zu etablieren.

Einerseits sollte dadurch der CO2 -Ausstoß verringert werden.

Andererseits sollte eine intelligente Zustandsüberwachungslösung frühzeitig auf Schäden hinweisen.

Mit diesem Anliegen wandte sich das Unternehmen an uns, um mit Schaeffler zusammen eine Lösung zu finden.





Die Lösung:



Das ganzheitliche Konzept für die Lüfteranlagen besteht im Wesentlichen aus folgenden
Komponenten:

Einer Zustandsüberwachungslösung, einer Schmierüberwachungslösung,
einem 3D-Motorschlitten und einer Umrüstung von Keil- auf Zahnriemen.











Überwachungslösung mit ProLink CMS
Mit dem Mehrkanal-Condition-MonitoringSystem ProLink CMS werden alle Lager,
Riemen und der Motor überwacht.
Via OPC/UA wurde das ProLink CMS in die Prozessumgebung eingebunden und stellt
jeden Alarmstatus sowie die Kennwerte zur Verfügung.

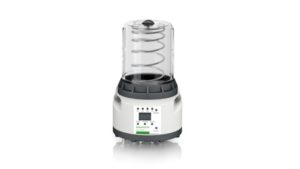

Schmierüberwachung mit CONCEPT8
Die Lagerschmierung in der Lüfteranlage erfolgt über 2 automatische Schmierstoffgeber.
Diese versorgen die Lager stets zum richtigen Zeitpunkt mit der richtigen Menge an Fett.
Damit wird einer Mangelschmierung oder Überfettung vorgebeugt.

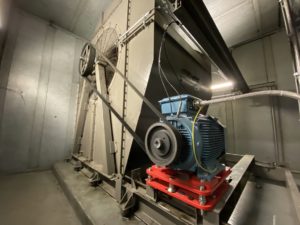

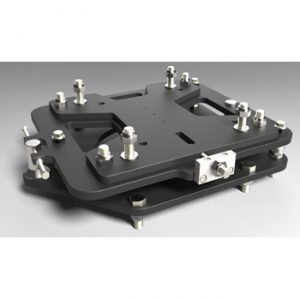

Neuer, patentierter 3D-Motorschlitten
Es erfolgte die Umstellung von einem Keil- auf einen Zahnriemenantrieb mit dem Einsatz
des patentierten 3D-Motorschlitten.

Dieser gewährleistet optimale Laufbedingungen und
eignet sich besonders für die Wartung und Instandhaltung von Antriebsriemen.

Um die Antriebsriemen zu wechseln, genügt nun ein einfaches Lösen der Spanneinheit.

Die Fluchtung der Antriebsscheiben zueinander bleibt dabei stets gleich.

Besonderheiten



Bei der ganzheitlichen Lösung wurden auch große Stehlagergehäuse und weitere Lagertypen von Schaeffler eingesetzt.



Der Automobilhersteller ist mit dem Gesamtkonzept und der zertifizierten Technik 100-prozentig zufrieden.

Deshalb soll die Lösung in weiteren Lüfteranlagen eingesetzt werden.





Was unser Kunde spart …

Kosten für ungeplanten Stillstand / Reparatur /
Produktionsverluste je nach Fertigungsbereich von

2.500 € bis 145.000 €



Energieverbrauch und jährliche Einsparung für
6 Lüfteranlagen mit 45 kW-Motoren

62 t weniger CO2-Ausstoß
22.591€

jährliche Ersparnis







Starke Partner. Optimale Lösungen



Durch die jahrelange partnerschaftliche Zusammenarbeit
zwischen Altmann und Schaeffler genießen Kunden viele Vorteile:
Lösungen, die die Lagerlebensdauer erhöhen, Emissionen verringern, den Instandhaltungsaufwand reduzieren,

die Anlagenverfügbarkeit erhöhen und Kosten sparen.

Gemeinsam verfolgen Schaeffler und Altmann das Ziel, Kunden Mehrwerte zu bieten.
Und das mit Originalware, in Premiumqualität stets aus erster Hand.





Unsere ganzheitlichen Konzepte aus Beratung, Berechnung und Service bringen auch Ihr Unternehmen in CO2 neutrale Produktionsprozesse.

Wir optimieren ihre technischen Systeme in der Antriebstechnik mit unseren hochwertigen Altmann Produkten und steigern dadurch ihre Wirtschaftlichkeit.





Noch mehr Infos zum Lüfterkonzpet finden Sie hier oder sie kontaktieren uns direkt.
